کمپرسور توشیبا ژاپن استوک_اینورتر

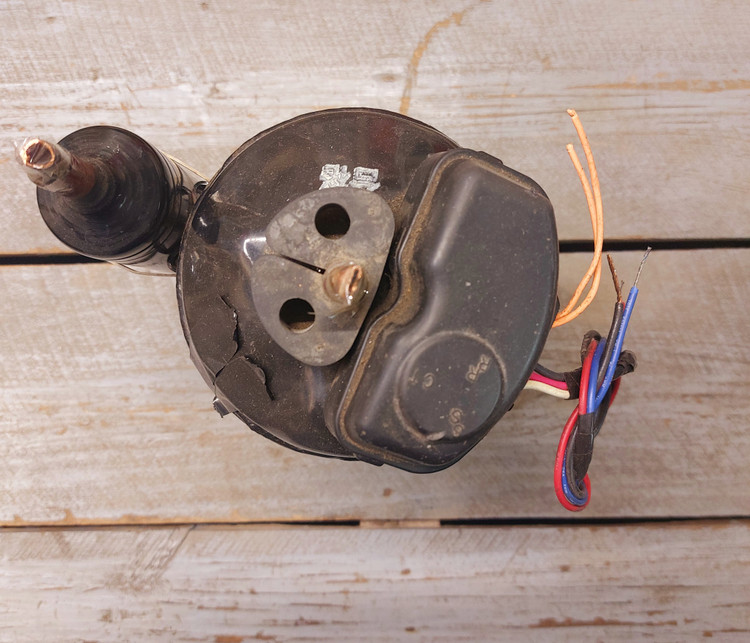

سنسور حرارتی در عکس مشخص است

با برد ومحدوده ولتاژ تا ۱۵۵ وات کارمی کند

فرکانس ۱۲۰ هرتز

استوک می باشد

این کمپرسور فاقد برد اینورتر هست اگر خواستید باید برای آن درست کنید

قبلا به عنوان خشک کن لباسشویی استفاده میشود



 نه فشار کاری عادی دستگاه. در مستندات کمپرسورها، TP به Proof/Test Pressure، AP به Leak Test Pressure و DP به Design Pressure اشاره می‌کند.

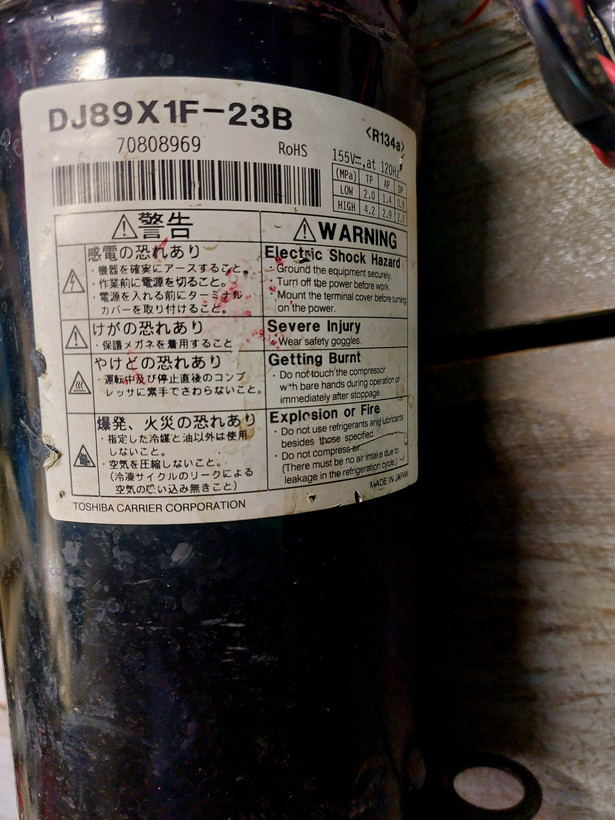

۱. DJ89X1F-23B



این شماره مدل کمپرسور است:



DJ89X1F-23B



این مهم‌ترین کد برای پیدا کردن دیتاشیت، ظرفیت و جایگزین دقیق کمپرسور است.



۲. <R134a>



یعنی مبرد طراحی‌شده برای این کمپرسور:



R134a



بنابراین هنگام جایگزینی یا شارژ سیستم، نباید صرفاً بر اساس ظاهر کمپرسور، مبرد دیگری را جایگزین کرد.



۳. 7080969



این عدد به احتمال زیاد شماره سریال/شماره تولید یا کد شناسایی کارخانه‌ای کمپرسور است.



۴. RoHS



یعنی محصول مطابق الزامات RoHS مربوط به محدودیت استفاده از برخی مواد خطرناک در تجهیزات الکتریکی/الکترونیکی تولید شده است.



۵. 155V~ / 155V— , at 120Hz



قسمت بسیار مهم پلاک:



155V — at 120Hz



یعنی مشخصه الکتریکی درج‌شده روی پلاک ۱۵۵ ولت در فرکانس ۱۲۰ هرتز است.



وجود 120Hz نکته مهمی است و نشان می‌دهد این کمپرسور برای سیستم با کنترل فرکانس/اینورتر طراحی شده است؛ بنابراین نباید آن را مانند یک کمپرسور تک‌سرعته معمولی مستقیماً به برق شهر وصل کرد.



۶. (MPa)



واحد تمام اعداد جدول فشار:



MPa = مگاپاسکال



هر 1 MPa تقریباً برابر 10 بار است

۷. ستون TP



TP = Test/Proof Pressure



یعنی فشار آزمون/اثباتی که کمپرسور در فرآیند طراحی یا آزمون‌های فشاری با آن ارزیابی می‌شود. این عدد فشار کاری معمول سیستم نیست.



روی پلاک شما:



LOW → 2.0 MPa ≈ 20 bar



HIGH → 4.2 MPa ≈ 42 bar

۸. ستون AP



AP = Leak Test Pressure



یعنی فشار مربوط به آزمون نشتی.



روی پلاک:



LOW → 1.4 MPa ≈ 14 bar



HIGH → 2.9 MPa ≈ 29 bar

این اعداد نیز به معنی فشار ساکشن و دیسشارژ عادی دستگاه نیستند. در منابع فنی کمپرسورها نیز AP به‌عنوان فشار آزمون نشتی تعریف می‌شود.

۹. ستون DP



DP = Design Pressure



یعنی فشار طراحی.



روی پلاک:



LOW → 0.9 MPa ≈ 9 bar



HIGH → 2.5 MPa ≈ 25 bar



این مقدار برای محدوده طراحی فشاری قسمت‌های مختلف کمپرسور استفاده می‌شود و باز هم نباید با فشار کاری واقعی سیستم اشتباه شود.

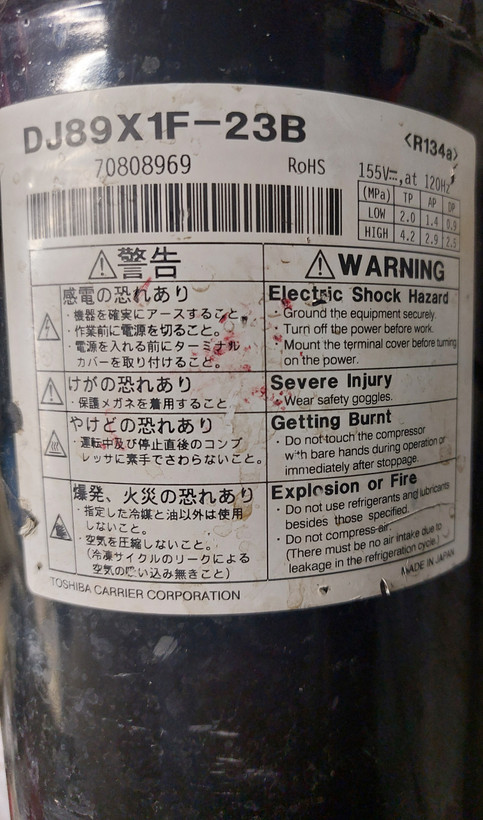

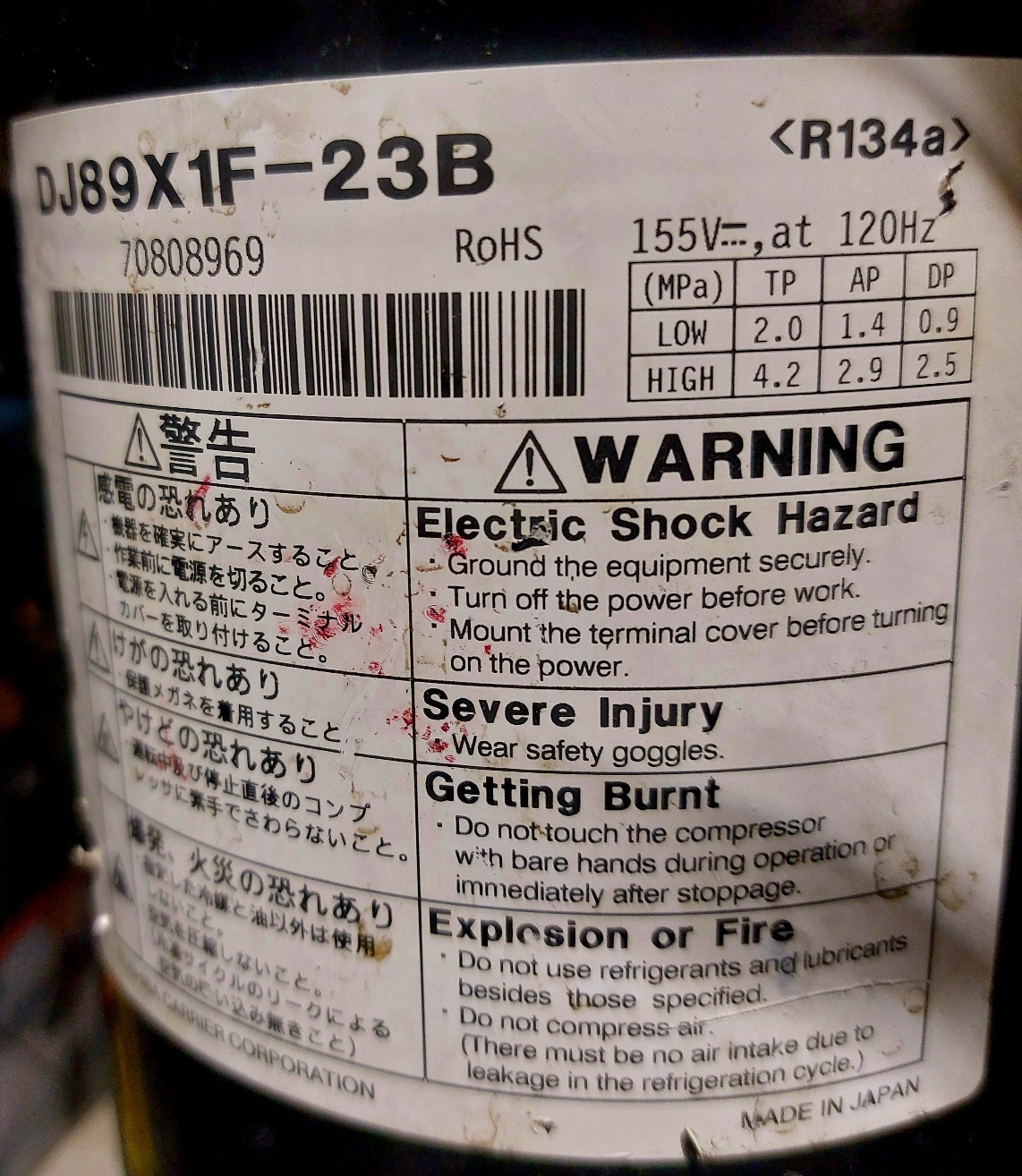

جدول کامل پلاک شما



قسمت پلاک مقدار



مدل DJ89X1F-23B

مبرد R134a

ولتاژ درج‌شده 155V

فرکانس درج‌شده 120Hz

LOW – TP 2.0 MPa ≈ 20 bar

LOW – AP 1.4 MPa ≈ 14 bar

LOW – DP 0.9 MPa ≈ 9 bar

HIGH – TP 4.2 MPa ≈ 42 bar

HIGH – AP 2.9 MPa ≈ 29 bar

HIGH – DP 2.5 MPa ≈ 25 bar

کد روی پلاک 7080969

استاندارد RoHS

ساخت Made in Japan



نکته خیلی مهم: از این پلاک به‌تنهایی نمی‌شود با اطمینان گفت کمپرسور چند BTU/h، چند اسب یا چند وات توان واقعی دارد. برای آن باید دیتاشیت مدل DJ89X1F-23B یا مشخصات دستگاه مادر پیدا شود؛ جست‌وجوی دقیق همین کد، نتیجه کارخانه‌ای قابل اتکایی در دسترس نشان نداد.



اگر هدف شما خرید کمپرسور جایگزین است، می‌توانم مرحله بعدی را هم انجام بدهم و مشخص کنم **این کمپرسور تقریباً معادل چه کمپرسوری است، و ظرفیتش چقدر است.**چه کمپرسورهایی می‌توانند جایگزین آن شوند
